4A Β που χτίζει την περιοχή Shenzhen, Κίνα, 518126 Gushu Xixiang Baoan βιομηχανικών πάρκων Zhuao | info@newbridge.com.cn |
Τόπος καταγωγής: | Shenzhen, Κίνα |
Μάρκα: | NEWBRIDGE |
Πιστοποίηση: | FCC,CE |
Αριθμό μοντέλου: | ND-8110V |
Ποσότητα παραγγελίας min: | 1pc |
---|---|
Τιμή: | Negotiation |
Συσκευασία λεπτομέρειες: | η συσκευασία μπορεί να γίνει από του πελάτη ζητούμενου, συνήθως χρησιμοποιημένος στο χαρτοκιβώτιο |
Χρόνος παράδοσης: | Σύμφωνα με το quantiy και εφοδιασμός, 3-4 εργάσιμες ημέρες μετά από την πληρωμή |
Όροι πληρωμής: | T/T, Western Union |
Δυνατότητα προσφοράς: | Σύμφωνα με τα διαφορετικά προϊόντα, η μηνιαία παραγωγή είναι διαφορετική |
Ψήφισμα: | 1080p | Τροφοδοσία: | Συνεχές ρεύμα 5v |
---|---|---|---|
Λειτουργούσα σειρά θερμοκρασίας: | -5 σε +35°C | Λειτουργούσα σειρά υγρασίας: | 5 90% RH (καμία συμπύκνωση) |
Ακουστική διεπαφή εισαγωγής και παραγωγής: | ήχος 3.5mm | Απόσταση: | 540km |

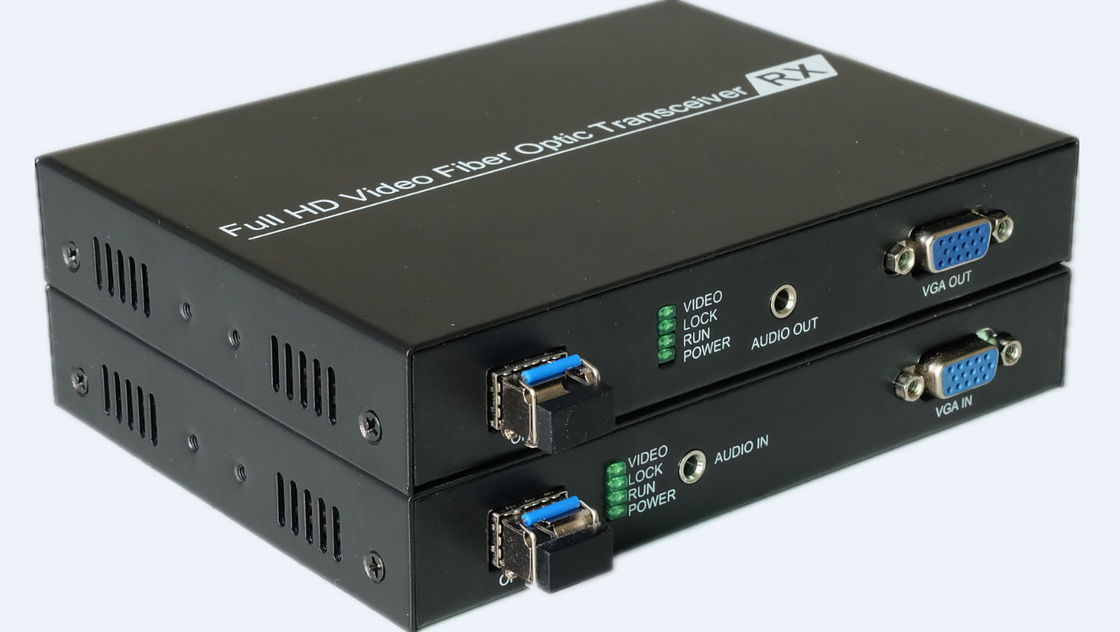

ND-N8110V οπτικοί συσκευή αποστολής σημάτων και δέκτης VGA πέρα από την ίνα
Επισκόπηση:
Το προϊόν αποτελείται από τη συσκευή αποστολής σημάτων και ο δέκτης, προηγμένο το χρήση ασυμπίεστο ψηφιακό βίντεο HD και τεχνολογία μετάδοσης μεγάλων η ψηφιακή οπτικών ινών, εσείς μπορούν εύκολα δια:βιβάζω ποικίλα ψηφίσματα των υπολογιστών, των υψηλής ευκρίνειας τηλεοπτικών πηγών, HD DVD/DVR και άλλης παραγωγής εξοπλισμού των σημάτων VGA HD πέρα από τις μεγάλες αποστάσεις στο μακρινό, και με το τοπικό VGA βρόχος-κατευθείαν, τον ανεξάρτητο αναλογικό ήχο, προς τα εμπρός 232, την αντιπαρεμβατική δυνατότητα, να εξασφαλίσουν την ακεραιότητα σημάτων και τη σταθερότητα.
Χαρακτηριστικά γνωρίσματα:
Διεπαφή συσκευών αποστολής σημάτων | Περιγραφή λειτουργίας |
VGA ΜΈΣΑ | Λιμένας εισαγωγής σημάτων VVGA |
VGA ΈΞΩ | Λιμένας παραγωγής σημάτων VGA |
ΗΧΟΣ ΜΕΣΑ | Ακουστικός λιμένας εισαγωγής σημάτων |
ΑΠΟΧΩΡΗΣΗ | Διεπαφή παραγωγής οπτικής ίνας |
Συνεχές ρεύμα | 5V εισαγωγή δύναμης |
UART | Τμηματική διεπαφή επικοινωνίας |
Διεπαφή δεκτών | Περιγραφή λειτουργίας |
VGA ΈΞΩ | Λιμένας παραγωγής σημάτων VGA |
ΗΧΟΣ ΕΞΩ | Η ακουστική παραγωγή σημάτων |
ΕΠΙΛΕΞΤΕ ΜΕΣΑ | Οπτική διεπαφή εισαγωγής |
Συνεχές ρεύμα | 5V εισαγωγή δύναμης |
UART | Τμηματική διεπαφή επικοινωνίας |
Δείκτης | Συσκευή αποστολής σημάτων VGA | Δέκτης VGA | |
ΒΙΝΤΕΟ | Τηλεοπτικό σήμα | ||
ΑΠΟ | ΚΑΝΕΝΑ τηλεοπτικό σήμα | ||
ΚΛΕΙΔΑΡΙΑ | Κλειδώστε το τηλεοπτικό σήμα | ||
ΑΠΟ | Ξεκλειδώστε το τηλεοπτικό σήμα | ||
ΤΡΕΞΙΜΟ | Η λειτουργία πινάκων κανονική | ||
ΑΠΟ | Ο πίνακας που δεν λειτουργεί | ||
ΔΥΝΑΜΗ | Ο εξοπλισμός στη δύναμη | ||
ΑΠΟ | Ο εξοπλισμός όχι στη δύναμη |
Προδιαγραφές
Λειτουργούσα σειρά θερμοκρασίας | -5 σε +35°C |
Λειτουργούσα σειρά υγρασίας | 5 90% RH (καμία συμπύκνωση) |
Τηλεοπτικό σήμα εισαγωγής και παραγωγής | VGA |
Τηλεοπτικό σχήμα υποστήριξης |
1920*1080/60Hz, 1280*1024/60Hz, 1280*768/60Hz, 1280*720/60Hz, 1024*768/60Hz, 800*600/60Hz, |
Απόσταση μετάδοσης |
5KM40KM Η προεπιλογή είναι 5KM |
Ακουστική διεπαφή εισαγωγής και παραγωγής | ήχος 3.5MM |
Ακουστικά σχήματα εισαγωγής και παραγωγής υποστήριξης | 44.1K, 48K, 96K, 176K, 192K |
Baud τμηματικών λιμένων ποσοστό | 115200 και να ακολουθήσει προσαρμοστικά |
Δύναμη εισαγωγής | DC5V |
Κατανάλωση ισχύος |
Συσκευή αποστολής σημάτων 4W VGA Δέκτης 4W VGA |
Διαστάσεις | Πολύ * ευρέως * υψηλό 120X97.5X25.2 (χιλ.) |
Μέγεθος συσκευασίας |
Εγκατάσταση
1. Χρησιμοποιήστε το καλώδιο VGA συνδέει το σήμα εισαγωγής VGA με το VGA_IN.
2. Χρησιμοποιήστε το καλώδιο VGA συνδέει το σήμα παραγωγής VGA με το VGA_OUT
3. Συνδέστε το ακουστικό σήμα εισαγωγής με τον ΗΧΟ ΜΕΣΑ.
4. Συνδέστε το ακουστικό σήμα παραγωγής με τον ΗΧΟ ΕΞΩ.
5. Συνδέστε την παρουσίαση σε συνέχειες με το UART.
6. Χρησιμοποιήστε τη διεπαφή LC που η οπτική ίνα συνδέει OPT ΜΈΣΑ και την ΑΠΟΧΏΡΗΣΗ.
7. Δύναμη στη συσκευή.
