| Τόπος καταγωγής: | Shenzhen, Κίνα |
| Μάρκα: | NEWBRIDGE |
| Πιστοποίηση: | FCC,CE |
| Αριθμό μοντέλου: | ND-8012D |
| Ποσότητα παραγγελίας min: | 1pc |
|---|---|
| Τιμή: | Negotiation |
| Συσκευασία λεπτομέρειες: | η συσκευασία μπορεί να γίνει από του πελάτη ζητούμενου, συνήθως χρησιμοποιημένος στο χαρτοκιβώτιο |
| Χρόνος παράδοσης: | Σύμφωνα με το quantiy και εφοδιασμός, 3-4 εργάσιμες ημέρες μετά από την πληρωμή |
| Όροι πληρωμής: | T/T, Western Union |
| Δυνατότητα προσφοράς: | Σύμφωνα με τα διαφορετικά προϊόντα, η μηνιαία παραγωγή είναι διαφορετική |
| μοντέλο: | ND8102D | Τύπος σημάτων: | SD-SDI) (270Mbps/hd-SDI (1.485Gbps) |
|---|---|---|---|
| Θερμοκρασία λειτουργίας: | 0°C ~ 60°C/32°F ~ 140°F | Τροφοδοσία: | 5~24DC |
| Θερμοκρασία αποθήκευσης: | -30°C ~ 70°C/-22°F ~158°F | Διάσταση: | 176 X 150 X 30 χιλ./6.97x 6,10 X 1,18 ίντσες |

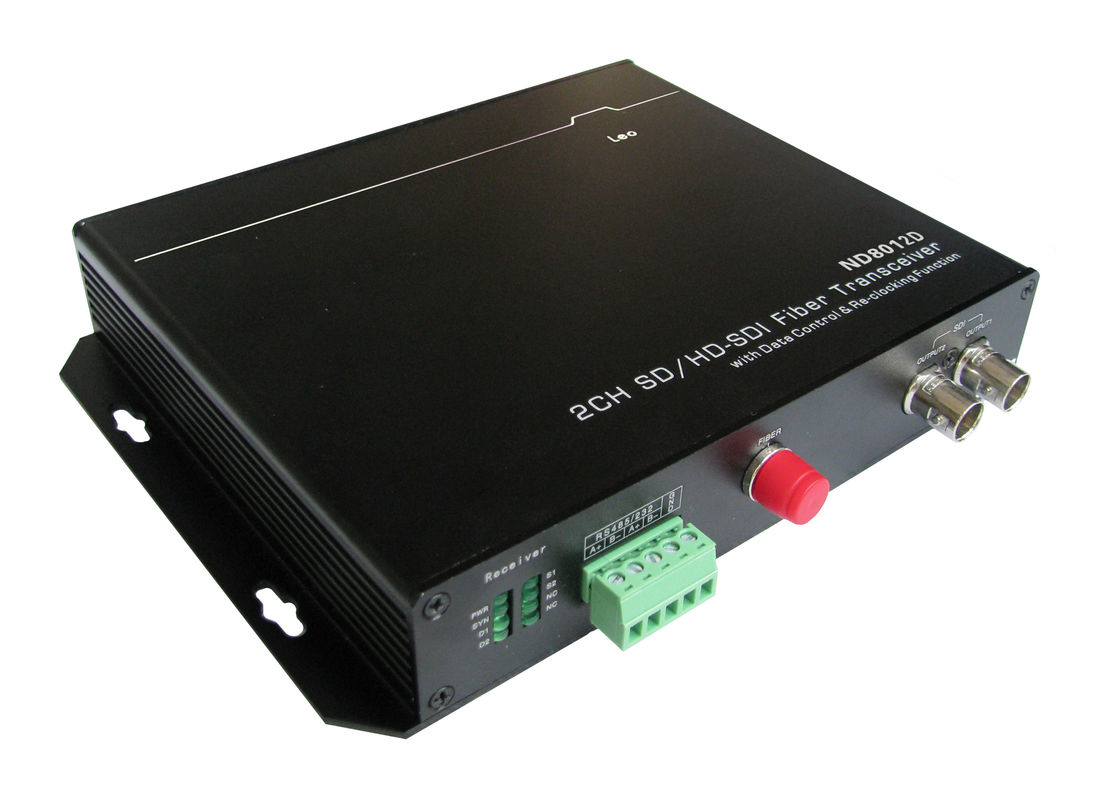

Έτοιμος προς χρήση μετατροπέας 60km HD SDI, οπτικός πομποδέκτης ανίχνευσης SD αυτόματος
1. Επισκόπηση
Ο οπτικός πομποδέκτης hd-SDI Newbridge® ND8012D είναι μια τέλεια και οικονομική συσκευή μετάδοσης για να διαβιβάσει το βίντεο sd/hd-SDI σε μέχρι 60KM και συν, τον ενσωματωμένο ήχο και τα στοιχεία RS485 μέσω της οπτικής ίνας.
Η συσκευή αποστολής σημάτων χρησιμοποιείται όπως στέλνοντας και ο δέκτης χρησιμοποιείται όπως λαμβάνοντας. Υποστήριξη συστημάτων σύμφωνα με SMPTE292M, τα πρότυπα SMPTE259M, καθώς επίσης και (en50083-9) το ψηφιακό σχήμα σημάτων TV dvb-ASI.
|
ND8012D |
υποστήριξη 2 λ ενσωματωμένο βίντεο ακουστικό σήμα καναλιών SD/HD μέσω της ίνας λ SD, αυτόματος-ανίχνευση HD, υποστηριγμένο ποσοστό μετάδοσης από 270 Mbit/s σε 1.485G bit/s η απόσταση μετάδοσης λ είναι από 0km σε 40KM μέσω της πολλαπλού τρόπου ίνας ή της ενιαίας ίνας τρόπου. το λ υποστηρίζει SMPTE 259M (1.485Gbps), SMPTE 259M (270Mbps) και dvb-ASI έτοιμη προς χρήση λειτουργία υποστήριξης λ ένδειξη θέσης λειτουργίας λ από τις οδηγήσεις |
3.Application διάγραμμα
4. Διαστάσεις
5. Προδιαγραφές
| Πρότυπο/όνομα | ND-8012D |
| Ποσότητα/τύπος | Ενιαίος τρόπος, ενιαία ίνα |
| Τηλεοπτικός λιμένας | 2CH BNC sd/hd-SDI |
| Απόσταση μετάδοσης | 0m20Km/40km/60KM προαιρετικά |
| Συνδετήρας ινών | FC |
| Μήκος κύματος | 1310nm/1550nm |
| Διαβιβασθείσα δύναμη | -10dbm~-3dbm |
| Μέγιστη λαμβάνουσα ευαισθησία | <-34dbm> |
| Τύπος σημάτων | SD-SDI (270Mbps) /hd-SDI (1.485Gbps) |
| Σχήμα εισαγωγής υποστήριξης |
SD: 525i @ 59.94Hz, 625i @ 50Hz HD: 720p @ 25Hz/29.97Hz/30Hz 720p @ 50Hz/59.94Hz/60Hz 1080i @ 50Hz/59.94Hz/60Hz 1080p @23.98Hz/24Hz/25Hz/29Hz/30Hz |
| Τηλεοπτικά πρότυπα | SMPTE 292M, SMPTE 259M |
| ΣΤΟΙΧΕΙΑ comm. μέθοδος | 2CH rs-485/ημιαμφίδρομα/βιομηχανικά τερματικά |
| -έξω ηλεκτρικό επίπεδο | 800mVpp±10% |
| -0ut ωμ | 75Ohm |
| Ψηφιακός ήχος | 48KHz |
| Ψηφιακό ακουστικό κανάλι AES | 8CH |
| Παροχή ηλεκτρικού ρεύματος | 5~24DC |
| Κατανάλωση ισχύος | 3~5 Watt |
| Λειτουργούσα θερμοκρασία | 0°C ~ 60°C/32°F ~ 140°F |
| Θερμοκρασία αποθήκευσης | -30°C ~ 70°C/-22°F ~158°F |
| Σχετική υγρασία | 20~90% RH (μη-συμπύκνωση) |
| Διάσταση | 176 X 146 X 30 χιλ./6.97x 6.75x 1,18 μέσα |
| Βάρος | 900g (Tx και Rx) |
6. Πληροφορίεςδιαταγής
| Αριθμός μερών | Περιγραφή του προϊόντος | Μονάδα |
| ND-8012D-Tx | Οπτικός-συσκευή αποστολής σημάτων sd/hd-SDI | PC |
| ND-8012D-Rx | Οπτικός-δέκτης sd/hd-SDI | PC |
