| 4A Β που χτίζει την περιοχή Shenzhen, Κίνα, 518126 Gushu Xixiang Baoan βιομηχανικών πάρκων Zhuao | info@newbridge.com.cn |
 |
| Τόπος καταγωγής: | Shenzhen, Κίνα |
| Μάρκα: | NEWBRIDGE |
| Πιστοποίηση: | FCC,CE |
| Αριθμό μοντέλου: | ND-8010HDL |
| Ποσότητα παραγγελίας min: | 1pc |
|---|---|
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | η συσκευασία μπορεί να γίνει από του πελάτη ζητούμενου, συνήθως χρησιμοποιημένος στο χαρτοκιβώτιο |
| Χρόνος παράδοσης: | Σύμφωνα με το quantiy και εφοδιασμός, 3-4 εργάσιμες ημέρες μετά από την πληρωμή |
| Όροι πληρωμής: | T/T, Western Union |
| Δυνατότητα προσφοράς: | Σύμφωνα με τα διαφορετικά προϊόντα, η μηνιαία παραγωγή είναι διαφορετική |
| μοντέλο: | ND8010HDL | Τύπος σημάτων: | SD-SDI) (270Mbps/hd-SDI (1.485Gbps) |
|---|---|---|---|
| Θερμοκρασία λειτουργίας: | 0°C ~ 60°C/32°F ~ 140°F | Τροφοδοσία: | 5~24DC |
| Θερμοκρασία αποθήκευσης: | -30°C ~ 70°C/-22°F ~158°F | Διάσταση: | 110x 48 X.25 χιλ./4,33 X 1,89 X 0,98 ίντσες |
| Επισημαίνω: | HDMI στο μετατροπέα SDI,hdmi στο μετατροπέα hd SDI |
||

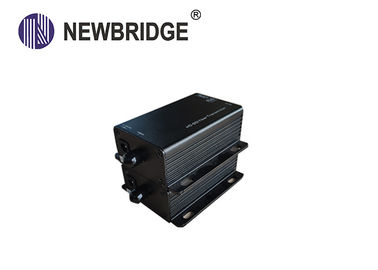

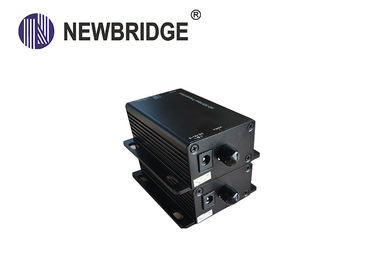

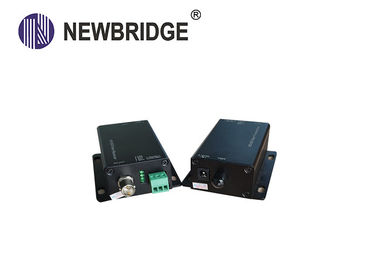

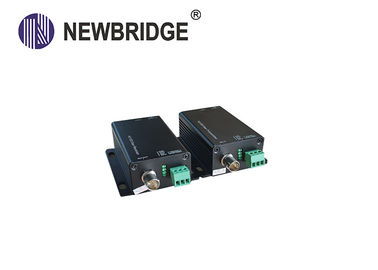

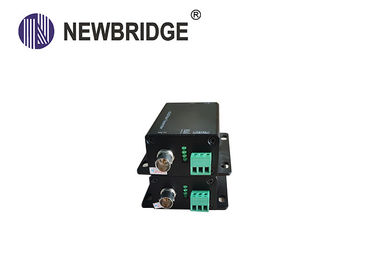

Μίνι οπτικός πομποδέκτης μετατροπέων τύπων HD SDI με τον ενιαίο ενιαίο τρόπο ινών
1. Επισκόπηση
Ο οπτικός πομποδέκτης hd-SDI Newbridge® ND8010HDL είναι ένας μίνι οπτικός πομποδέκτης τύπων hd-SDI. Είναι μια τέλεια και οικονομική συσκευή μετάδοσης για να διαβιβάσει τον τηλεοπτικό, ενσωματωμένο ήχο hd/hd-SDI και τα στοιχεία RS485 μέσω της οπτικής ίνας.
Η συσκευή αποστολής σημάτων χρησιμοποιείται όπως στέλνοντας το τέλος, ο δέκτης χρησιμοποιείται ως πλευρά αποδοχής. υποστηρίζει σε SMPTE292M, τα πρότυπα SMPTE259M, καθώς επίσης και (en50083-9) το ψηφιακό σχήμα σημάτων TV dvb-ASI.
|
ND8010HDL |
το βίντεο hd-SDI υποστήριξης 1channel λ ενσωμάτωσε το ακουστικό σήμα μέσω της ίνας το λ SD, αυτόματος-ανίχνευση HD, υποστήριξε το ποσοστό μετάδοσης από 270 Mbit/το s σε 1.485G bit/s η απόσταση μετάδοσης λ είναι από 0km σε 80KM μέσω της πολλαπλού τρόπου ίνας ή της ενιαίας ίνας τρόπου. το λ υποστηρίζει SMPTE 259M (1.485Gbps), SMPTE 259M (270Mbps), και dvb-ASI έτοιμη προς χρήση λειτουργία υποστήριξης λ
|
2.Application διάγραμμα
3. Προδιαγραφές
| Πρότυπο | Hd-SDI οπτικοί συσκευή αποστολής σημάτων & δέκτης |
| Ποσότητα/τύπος | Ενιαίος τρόπος, ενιαία ίνα |
| Μέγιστη απόσταση | 0m20Km (40km/60km προαιρετικά) |
| Συνδετήρας | FC |
| Μήκος κύματος | 1310nm/1550nm |
| Διαβιβασθείσα δύναμη | -10dbm~-3dbm |
| Μέγιστη λαμβάνουσα ευαισθησία | <-34dbm> |
| Τύπος σημάτων | SD-SDI) (270Mbps/hd-SDI (1.485Gbps) |
| Σχήμα εισαγωγής υποστήριξης |
SD: 525i @ 59.94Hz, 625i @ 50Hz HD: 720p @ 25Hz/29.97Hz/30Hz 720p @ 50Hz/59.94Hz/60Hz 1080i @ 50Hz/59.94Hz/60Hz 1080p @23.98Hz/24Hz/25Hz/29Hz/3 0Hz |
| Τηλεοπτικά πρότυπα | SMPTE 292M και SMPTE 259M |
| ΣΤΟΙΧΕΙΑ comm. μέθοδος | Rs-485/ημιαμφίδρομος |
| Παροχή ηλεκτρικού ρεύματος | 5~24DC |
| Κατανάλωση ισχύος | 3~5 Watt |
| Λειτουργούσα θερμοκρασία | 0°C ~ 60°C/32°F ~ 140°F |
| Θερμοκρασία αποθήκευσης | -30°C ~ 70°C/-22°F ~158°F |
| Σχετική υγρασία | 20~90% RH (μη-συμπύκνωση) |
| Διάσταση | 110x 48 X.25 χιλ./4,33 X 1,89 X 0,98 ίντσες |
| Βάρος | 220g (Tx και Rx) |
4. Πληροφορίες διαταγής
| Αριθμός μερών | Περιγραφή του προϊόντος | Μονάδα |

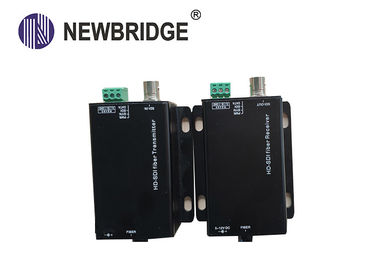

| ND-8010HDL-Tx | Οπτικός-συσκευή αποστολής σημάτων hd-SDI | PC |
| ND-8010HDL-Rx | Οπτικός-δέκτης hd-SDI | PC |
