4A Β που χτίζει την περιοχή Shenzhen, Κίνα, 518126 Gushu Xixiang Baoan βιομηχανικών πάρκων Zhuao | info@newbridge.com.cn |
Τόπος καταγωγής: | Shenzhen, Κίνα |
Μάρκα: | NEWBRIDGE |
Πιστοποίηση: | FCC,CE |
Αριθμό μοντέλου: | ND-x920-8fx8tx-SFP |
Ποσότητα παραγγελίας min: | 1pc |
---|---|
Τιμή: | Negotiation |
Συσκευασία λεπτομέρειες: | η συσκευασία μπορεί να γίνει από του πελάτη ζητούμενου, συνήθως χρησιμοποιημένος στο χαρτοκιβώτιο |
Χρόνος παράδοσης: | Σύμφωνα με το quantiy και εφοδιασμός, 3-4 εργάσιμες ημέρες μετά από την πληρωμή |
Όροι πληρωμής: | T/T, Western Union |
Δυνατότητα προσφοράς: | 3000pcs ανά μήνα |
Δύναμη εισαγωγής: | 12~48V συνεχές ρεύμα (τελικός φραγμός) | Κέλυφος: | IP40 προστατεύει το βαθμό, κοχύλι μετάλλων |
---|---|---|---|
Εγκατάσταση: | Η din-ράγα ή ο τοίχος τοποθετεί | ΘΕΡΜΟΚΡΑΣΙΑ: | -40~+85℃ |
Διάσταση (L×W×H): | 157mm× 120mm× 48mm | Βάρος προϊόντος: | 0.7kg |
Διασύνδεση: | λιμένας 8x10/100/1000Base-τ Ethernet + αυλάκωση 8x 1000Mbps SFP |
1. Επισκόπηση

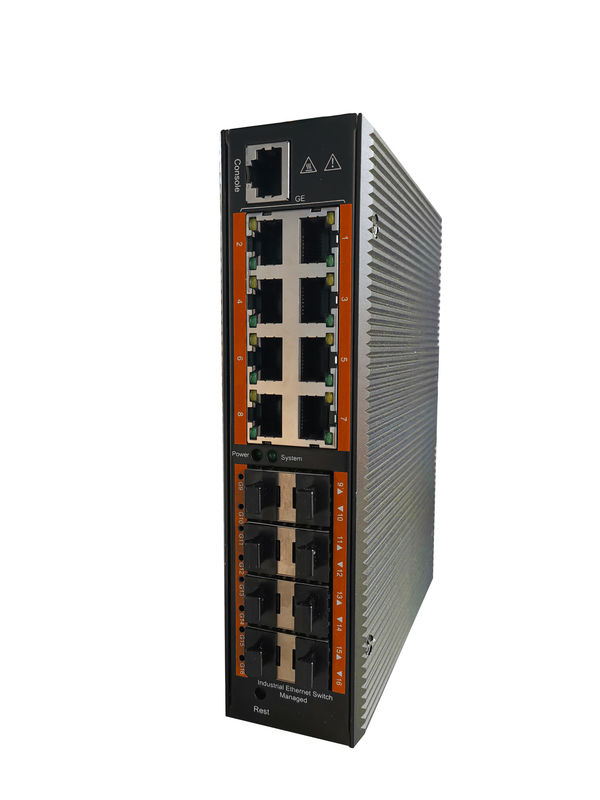

Βιομηχανικοί διακόπτες ινών Newbridge® ND-x920-8fx8tx-SFP, 8 λιμένας 10/100/1000 αυλάκωση λιμένων Ethernet και 8 λιμένων 1000Mbps SFP, για τη σύνδεση με τις συσκευές όπως τον υπολογιστή, το διακόπτη, την πλήμνη, τον κεντρικό υπολογιστή, κ.λπ., καθώς επίσης και τροφοδοτώντας τη κάμερα δικτύων, το βιομηχανικό τηλέφωνο VoIP, το ασύρματο AP και άλλες συσκευές.
Ειδικά σχεδιασμένος για τις σκληρές υπαίθριες εφαρμογές. Η προστασία κύματος λιμένων δικτύων 6KV της μπορεί να προσαρμοστεί στο σκληρό υπαίθριο περιβάλλον και να εξασφαλίσει την αξιοπιστία του συνεχούς συστήματος σημείου εισόδου. Η εισαγωγή δύναμης επιλέγει επίσης τους τύπους βιομηχανικά τυποποιημένων δυνάμεων
2. Χαρακτηριστικά γνωρίσματα
ND-x920-8fx8tx-SFP |
λ 8 λιμένας 10/100/1000Mbps Ethernet, 8 λιμένας 1000Mbps SFPslot αυτόματη MAC διεύθυνση λ που μαθαίνει και που γερνά αυτόματος-διαπραγμάτευση λ 10/100/1000Mbps, αυτόματος-MDI-Χ δείκτες των οδηγήσεων λ για τον έλεγχο της δύναμης/της σύνδεσης/της δραστηριότητας το λ υποστηρίζει το 10/100/1000Mbps-σύνολο ημιαμφίδρομο τοίχος-υποστήριγμα υποστηρίξεων λ και εγκατάσταση DIN-ραγών για την προστασία αστραπής σύνδεση Daisy-αλυσίδων υποστηρίξεων λ έλεγχος θύελλας ραδιοφωνικής μετάδοσης υποστηρίξεων λ μέγιστη υποστήριξη στοιχείων μετάδοσης λ: 1518 ψηφιολέξεις έξοχη lightening λ προστασία, προστασία IP40. άριστη αποβολή θερμότητας λ χωρίς ανεμιστήρα. περιττές διπλές εισαγωγές ΣΥΝΕΧΟΎΣ δύναμης λ. το λ ισχύει για το αστικό ευφυές σύστημα παρακολούθησης κυκλοφορίας (ΤΟΥ), ασφαλής πόλη. σκληρό βιομηχανικό περιβάλλον λ ή υψηλότερη απαίτηση λειτουργούσα σειρά θερμοκρασίας λ -40℃-85℃. τριών ετών εξουσιοδότηση λ
|
3. Προδιαγραφές
Όνομα προϊόντων |
8 λιμένας 10/100/1000M βιομηχανικός διακόπτης Ethernet |
Πρότυπο προϊόντων | ND-x920-8fx8tx-SFP |
Διεπαφή | λιμένας 8x10/100/1000Base-τ Ethernet + αυλάκωση 8x 1000Mbps SFP |
Πρωτόκολλα δικτύων |
IEEE802.3 10BASE-Τ IEEE802.3i 10Base-τ IEEE802.3u 100Base-TX/FX IEEE802.3ab 1000Base-τ IEEE802.3z 1000Base-Χ IEEE802.3x |
Μέσα δικτύων |
10base-τ: Cat3,4,5 UTP (μετρητής ≤100) 100base-TX: Cat5 ή πιό πρόσφατο UTP (μετρητής ≤100) 1000base-TX: Cat6 ή πιό πρόσφατο UTP (μετρητής ≤100) |
Μέσα ινών |
Πολλαπλού τρόπου: 2KM Single-mode: 20/40/60/80KM Διεπαφή: 8*SFP |
Προδιαγραφή απόδοσης |
Εύρος ζώνης: 32Gbps Μνήμη απομονωτών πακέτων: 2M 10 πακέτο Mbps που διαβιβάζει το ποσοστό: 14880 ΜΑΔ/λιμένας 100Mbps ποσοστό Forwarfding πακέτων: 148800 ΜΑΔ/λιμένας 1000Mbps πακέτο που διαβιβάζει το ποσοστό: 1488000pps/port Πίνακας διευθύνσεων της MAC: 16K Καθυστέρηση μετατροπής: <3us> |
Αποστολή του τρόπου | Αποθήκευσης και μεταβίβασης |
Προστασία | 6KV Lightening προστασία, προστασία IP40 |
Δείκτες οδηγήσεων | Δύναμη: PWR Σύνδεση Σύνδεση/νόμος |
Παροχή ηλεκτρικού ρεύματος |
Δύναμη εισαγωγής: 12~48VDC (τελικός φραγμός) Δύναμη εισαγωγής: 2* 12~48VDC (διπλό στήριγμα πλεονασμού δύναμης) Κατανάλωση ισχύος: <5w> Συνδετήρες: Τερματικό του Phoenix Προστασία υπερφόρτωσης: 20A Αντίστροφη προστασία πολικότητας: η δεκαετία του '30 Ο συναγερμός έρχεται σε επαφή με: Αριθ. |
Άλλες προδιαγραφές | |
Εργασιακό περιβάλλον |
Θερμοκρασία εργασίας: -40~85℃ Θερμοκρασία αποθήκευσης: -45~85℃ Σχετική υγρασία: 5%~ 95% (καμία συμπύκνωση) |
Βιομηχανικά τυποποιημένος |
Μέρος 15, EN55022/CISPR22 της FCC CFR47, Κατηγορία Α EMS: IEC61000-4-2 (ESD): ±8kV (επαφή), ±15kV (αέρας) IEC61000-4-3 (RS): 10V/m (80MHz-2GHz) IEC61000-4 (EFT): Λιμένας δύναμης: ±4kV Λιμένας στοιχείων: ±2kV Iec61000-4-5 (κύμα): Λιμένας δύναμης: ±2kV/DM, ±4kV/CM Λιμένας στοιχείων: ±2kV iec61000-4-6 (καίσιο): 3V (10kHz-150kHz) 10V (150kHz-80MHz) Iec61000-4-16 (κοινή διεξαγωγή τρόπου): 30V (CONT.), 300V (1s) IEC (ΤΟ EN) 61000-4-8: υποστήριξη IEC 60068-2-27 (κλονισμός): υποστήριξη IEC 60068-2-32 (Freefall): υποστήριξη IEC 60068-2-6 (δόνηση): υποστήριξη |
Shell | IP40 προστατεύει το βαθμό, κοχύλι μετάλλων |
Εγκατάσταση | Η din-ράγα ή ο τοίχος τοποθετεί |
Κατάλογος συσκευασίας |
διακόπτης 1×Industrial Ethernet (συν τον τελικό φραγμό) 1×User εγχειρίδιο/πιστοποιητικό της κάρτας ποιότητας/εξουσιοδότησης 1×DIN-ράγα τοποθετώντας εξάρτηση |
Πιστοποίηση |
Σημάδι CE, εμπορικό Μέρος 15 κατηγορία Ψ της FCC VCCI το EN 55022 κατηγορίας Ψ (CISPR 22), κατηγορία Ψ |
MTBF | 300.000 ώρες |
Βάρος & μέγεθος |
Βάρος προϊόντων: 0,7 κλ Μέγεθος προϊόντων (L×W×H): 157mm× 120mm× 48mm |
Εξουσιοδότηση | 3-έτη |
4. Πληροφορίεςδιαταγής
Αριθμός μερών | Περιγραφή του προϊόντος | Μονάδα |
ND-x920-8fx8tx-SFP | 8*1000Mbps μη-ρυθμισμένοι διακόπτες ινών αυλακώσεων 8*10/100/1000 SFP βάση-Tx, βιομηχανικός, κράμα αργιλίου, ράγα DIN, παροχή ηλεκτρικού ρεύματος DC12~48V, ευρεία θερμοκρασία (- 40°C-85°C), CE-FCC-RoHs - η παροχή ΣΥΝΕΧΟΎΣ ηλεκτρικού ρεύματος δεν συμπεριλαμβάνεται από προεπιλογή. | PC |
