Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Δύναμη εισαγωγής: | 12~48V συνεχές ρεύμα (τελικός φραγμός) | Κέλυφος: | IP40 προστατεύει το βαθμό, κοχύλι μετάλλων |
---|---|---|---|
Εγκατάσταση: | Η din-ράγα ή ο τοίχος τοποθετεί | ΘΕΡΜΟΚΡΑΣΙΑ: | -40~+85℃ |
Διάσταση (L×W×H): | 157mm× 120mm× 48mm | Βάρος προϊόντος: | 0.6KG |
Διασύνδεση: | λιμένας 8x10/100Base-τ Ethernet |
ο λιμένας 8 το βιομηχανικό σημείο εισόδου Ethernet διακοπτών ethernet swith
1. Επισκόπηση

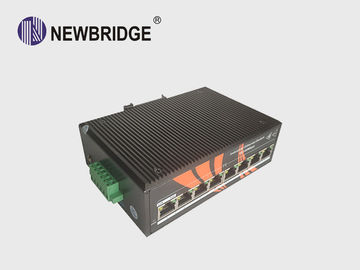

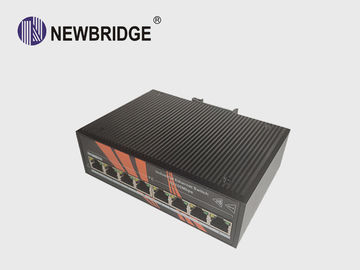

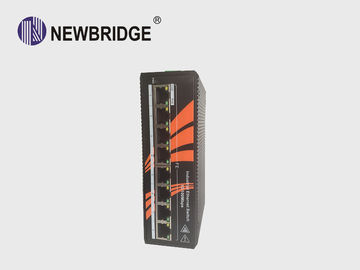

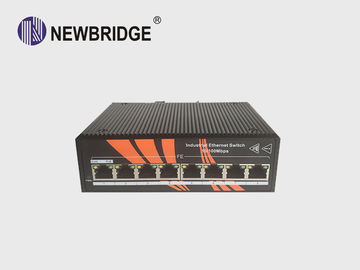

Βιομηχανικός Ethernet διακόπτης Newbridge® ND-x820-08TX, 8 λιμένες λιμένων 10/100Mbps Ethernet, για τη σύνδεση με τις συσκευές όπως τον υπολογιστή, το διακόπτη, την πλήμνη, τον κεντρικό υπολογιστή, κ.λπ., καθώς επίσης και τροφοδοτώντας τη κάμερα δικτύων, το βιομηχανικό τηλέφωνο VoIP, το ασύρματο AP και άλλες συσκευές.
Ειδικά σχεδιασμένος για τις σκληρές υπαίθριες εφαρμογές. Η προστασία κύματος λιμένων δικτύων 6KV της μπορεί να προσαρμοστεί στο σκληρό υπαίθριο περιβάλλον και να εξασφαλίσει την αξιοπιστία του συνεχούς συστήματος σημείου εισόδου. Η εισαγωγή δύναμης επιλέγει επίσης τους τύπους βιομηχανικά τυποποιημένων δυνάμεων
2. Χαρακτηριστικά γνωρίσματα
ND-x820-08TX |
|
3. Προδιαγραφές
Όνομα προϊόντων | 8 βιομηχανικός Ethernet διακόπτης λιμένων 10/100Base-TX |
Πρότυπο προϊόντων | ND-x820-08TX |
Διεπαφή | λιμένας 8x10/100Base-τ Ethernet |
Πρωτόκολλα δικτύων |
IEEE802.3 10BASE-Τ IEEE802.3i 10Base-τ IEEE802.3u 100Base-TX/FX IEEE802.3ab 1000Base-τ IEEE802.3z 1000Base-Χ IEEE802.3x |
Μέσα δικτύων |
10base-τ: Cat3,4,5 UTP (μετρητής ≤100) 100base-TX: Cat5 ή πιό πρόσφατο UTP (μετρητής ≤100) 1000base-TX: Cat6 ή πιό πρόσφατο UTP (μετρητής ≤100) |
Προδιαγραφή απόδοσης |
Εύρος ζώνης: 1.6Gbps Μνήμη απομονωτών πακέτων: 1M 10 πακέτο Mbps που διαβιβάζει το ποσοστό: 14880 ΜΑΔ/λιμένας 100Mbps ποσοστό Forwarfding πακέτων: 148800 ΜΑΔ/λιμένας Πίνακας διευθύνσεων της MAC: 4K |
Αποστολή του τρόπου | Αποθήκευσης και μεταβίβασης |
Προστασία | Προστασία αστραπής, προστασία IP40 |
Δείκτες οδηγήσεων | Δύναμη: PWR Σύνδεση Σύνδεση/νόμος |
Παροχή ηλεκτρικού ρεύματος |
Δύναμη εισαγωγής: 12~48VDC (τελικός φραγμός) Δύναμη εισαγωγής: 2* 12~48VDC (διπλό στήριγμα πλεονασμού δύναμης) Κατανάλωση ισχύος: <5w> Συνδετήρες: Τερματικό του Phoenix Προστασία υπερφόρτωσης: 20A Αντίστροφη προστασία πολικότητας: η δεκαετία του '30 Ο συναγερμός έρχεται σε επαφή με: Αριθ. |
Άλλες προδιαγραφές | |
Εργασιακό περιβάλλον |
Θερμοκρασία εργασίας: -40~85℃ Θερμοκρασία αποθήκευσης: -45~85℃ Σχετική υγρασία: 5%~ 95% (καμία συμπύκνωση) |
Βιομηχανικά τυποποιημένος |
Μέρος 15, EN55022/CISPR22 της FCC CFR47, Κατηγορία Α EMS: IEC61000-4-2 (ESD): ±8kV (επαφή), ±15kV (αέρας) iec61000-4-3 (RS): 10V/m (80MHz-2GHz) IEC61000-4 (EFT): Λιμένας δύναμης: ±4kV Λιμένας στοιχείων: ±2kV Iec61000-4-5 (κύμα): Λιμένας δύναμης: ±2kV/DM, ±4kV/CM Λιμένας στοιχείων: ±2kV iec61000-4-6 (καίσιο): 3V (10kHz-150kHz) 10V (150kHz-80MHz) Iec61000-4-16 (κοινή διεξαγωγή τρόπου): 30V (CONT.), 300V (1s) IEC (ΤΟ EN) 61000-4-8: υποστήριξη IEC 60068-2-27 (κλονισμός): υποστήριξη IEC 60068-2-32 (Freefall): υποστήριξη IEC 60068-2-6 (δόνηση): υποστήριξη |
Shell | IP40 προστατεύει το βαθμό, κοχύλι μετάλλων |
Εγκατάσταση | Η din-ράγα ή ο τοίχος τοποθετεί |
Κατάλογος συσκευασίας |
διακόπτης 1×Industrial Ethernet (συν τον τελικό φραγμό) 1×User εγχειρίδιο/πιστοποιητικό της κάρτας ποιότητας/εξουσιοδότησης 1×DIN-ράγα τοποθετώντας εξάρτηση |
Πιστοποίηση | Σημάδι CE, μέρος 15 κατηγορία Ψ της FCC RoHs |
MTBF | 300.000 ώρες |
Βάρος & μέγεθος |
Βάρος προϊόντων: 0.6KG Μέγεθος προϊόντων (L×W×H): 157mm× 120mm× 48mm |
Εξουσιοδότηση | 3-έτη |
4. Πληροφορίεςδιαταγής
Αριθμός μερών | Περιγραφή του προϊόντος | Μονάδα |
ND-x820-08TX | Μη-ρυθμισμένοι Ethernet βάση-Tx διακόπτες 8*10/100, βιομηχανικός, κράμα αργιλίου, ράγα DIN, παροχή ηλεκτρικού ρεύματος DC12~48V, ευρεία θερμοκρασία (- 40℃-85℃), CE-FCC-RoHS - η παροχή ΣΥΝΕΧΟΎΣ ηλεκτρικού ρεύματος δεν συμπεριλαμβάνεται από προεπιλογή. | PC |
